在我們NX11版本中新增加了一個【變距偏執面】的功能，下面給大家介紹下這個新功能的用法。
【變距偏執面】：偏執體的多個區域，其中部分區域為恒定偏執，部分區域為可變偏執，以在恒定偏執區域之間橋接。
下面我們來看下這個案例：

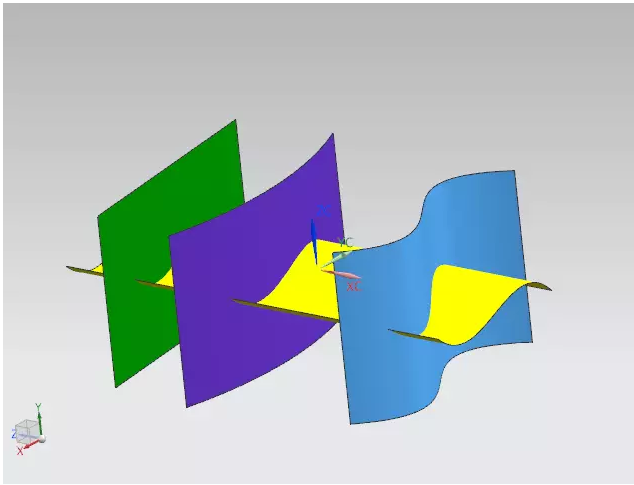

黃色的面為要偏執的面，綠色、紫色、藍色三個面劃分了三個區域，不同的區域之間進行偏執。

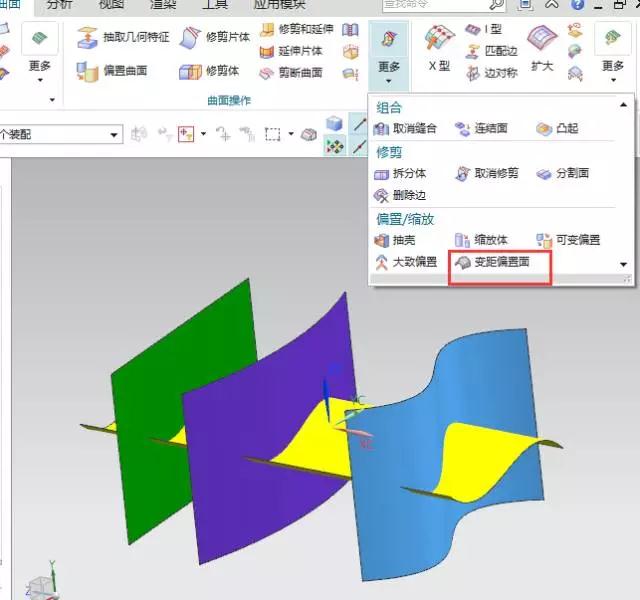

在曲面操作中點擊選項【更多】下拉菜單，找到【變距偏執面】

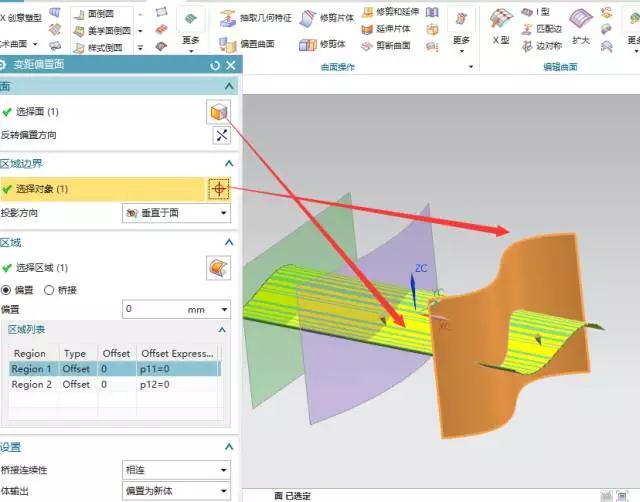

選擇黃色的面為被偏執的面，然后選擇藍色的面為區域邊界

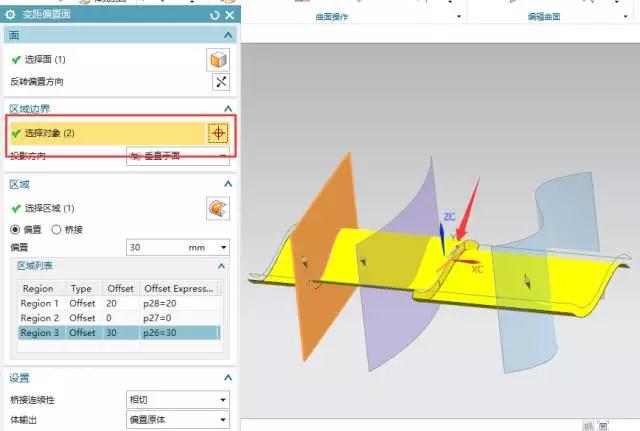

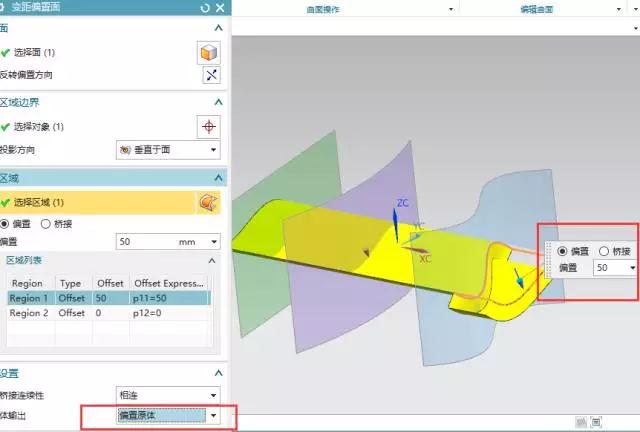

然后再區域列表中選擇需要偏執的面，輸入偏執距離，可輸入正負，或者直接點擊黃色面上的箭頭直接輸入，體輸出選擇偏執原體。
這里我們不僅可以用面來作為區域邊界來確定要偏執的區域，還可以用線來作為邊界對象來進行變距偏執
