大家可能都曾遇到過要將模型尺寸進行非等比例的放大或縮小，在Solid Edge軟件中這種功能可以很方便的實現，下面就為大家詳細介紹如何通過零件副本功能實現模型的放大縮小。

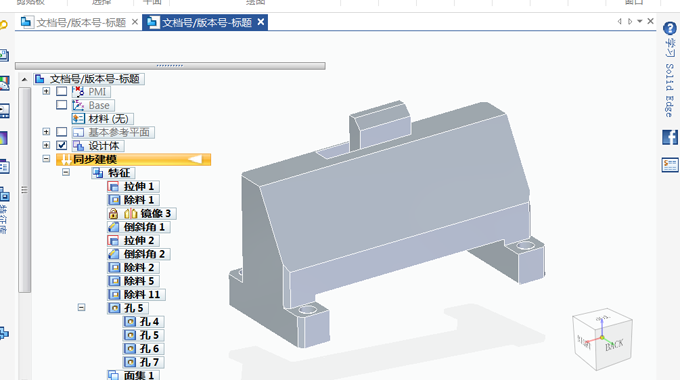

例如要將下圖模型進行整體尺寸縮放。

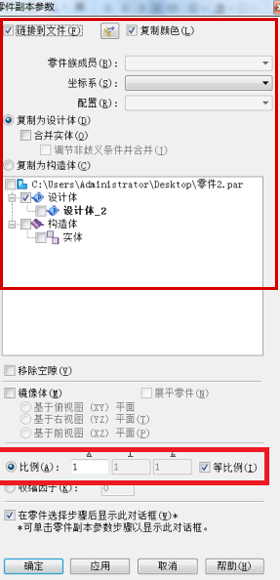

1.新建空白零件圖檔，選擇剪切板零件副本命令，選擇需要縮放的模型文件，彈出如下窗口。
2.勾選比例選項，輸入所要放大縮小的比例。 不勾選等比例選項，可實現X、Y、Z軸的不等比例縮放。

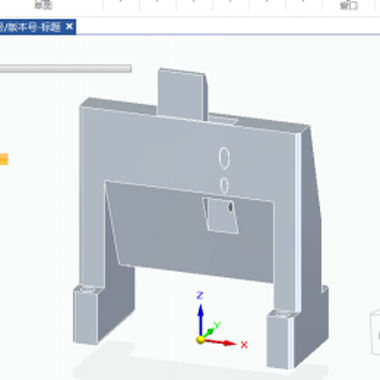

3.點擊應用后確定。完成縮放。 示例所用的縮放比例：
